在電機產品中，繞組是最神秘多變的;與繞組鐵芯結合，形成電機的鐵芯。不同的電機有不同的繞組類型、槽中導體的數量和每個線圈的分布，但都必須遵循一定的原則和理論。在研究這些原理和理論時，使用了線圈、線圈組、極組等一些技術術語，不可避免地與繞組的標題捆綁在一起，有一種難以區分的混淆感。
如何區分繞組和這些技術術語的概念差異?女士參加了和粉絲的私聊，和大家進行了簡單的交流。

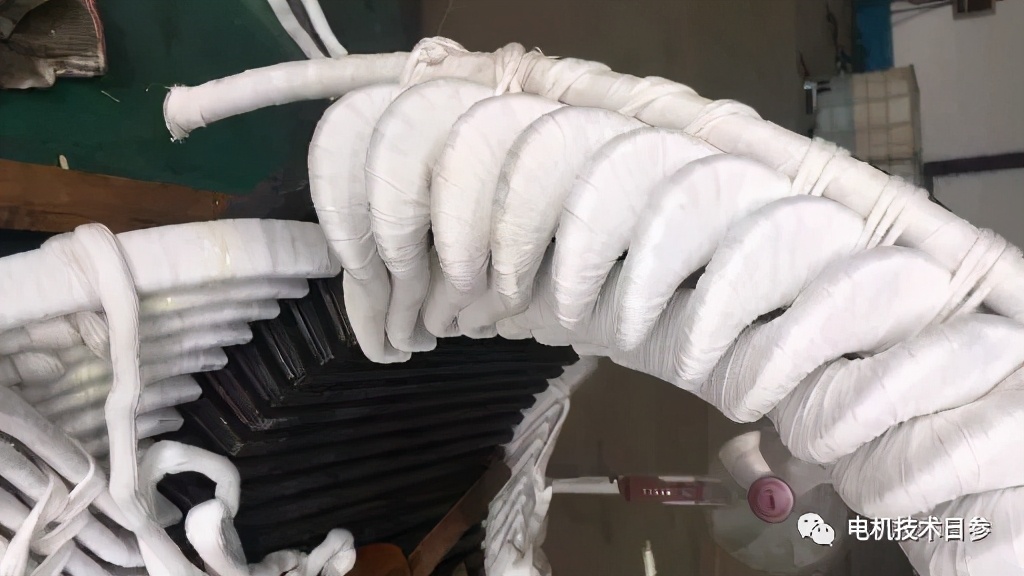

繞組是一個總稱，電機的機電能量轉換離不開電和磁，其中電的通道就是繞組。在解釋交流電機的繞組理論時，嵌入槽中的獨立單元稱為線圈。相鄰槽的幾個線圈直接串聯形成一個線圈組。某一相的支路與規則分布的線圈組串聯。三相繞組的一相可以只有一個分支，也可以有多個分支，具體情況更多與工藝性有關，單純從繞組理論來說效果完全一樣。
極地小組呢?這涉及到極數和相位的概念。極數可以理解為某一瞬間電機從線圈側一端流向另一端的電流方向改變了多少次，按照N.S.N.S……定律分布了多少片磁鋼，其中，N極對應的是從線圈側一端流向另一端的電流， 并且S極對應于從線圈側的另一端流回該端的電流，每個極具有180度的電角度，N.S的兩個相鄰極處于電空間中。
所謂60度相帶繞組，是指每極下每相占1/3，120度相帶繞組是指每對極下任意相的線圈占1/3，每相占每極的1/3或每對極串聯形成一個線圈組，因?yàn)榕c極數有關，所以稱為極組。任何傳統的分布式相繞組的線圈組也是極組。類似于單繞組變極多速電機中非常規分布相繞組的線圈組，不再有極組的概念。
無論是線圈、線圈組還是極相組，都是構成繞組的獨立單元，一般意義上的電機繞組是電機產品中能產生旋轉磁場的電氣元件的總稱。例如，三相異步電動機的定子繞組是三相對稱繞組，它們在空間上相互間隔120度。當時間上相距120度的三相對稱電流流入時，會產生繞電機圓周旋轉的圓形旋轉磁場。對于鼠籠式電機，只有定子繞組，鼠籠式轉子的極性被感應，這與產生勵磁磁勢的定子極數自動一致。至于繞線式電機，轉子和定子一樣，都有固定的極數，所以不能自動感應和適配極數。
以上非官方發布內容，僅代表個人觀點。
