有許多方法可以控制電機的正轉和反轉。今天我們就簡單說幾個。

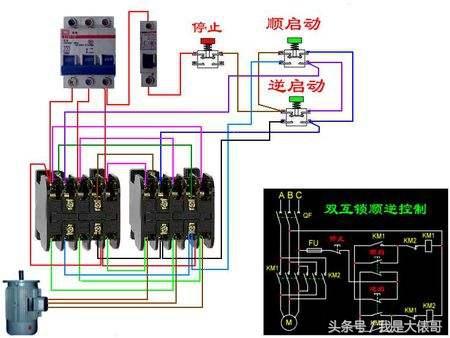

1.接觸器聯鎖控制電機正轉和反轉。
雙聯鎖控制電機正反轉
按鈕聯鎖和接觸器聯鎖。這個控制電路比較安全。

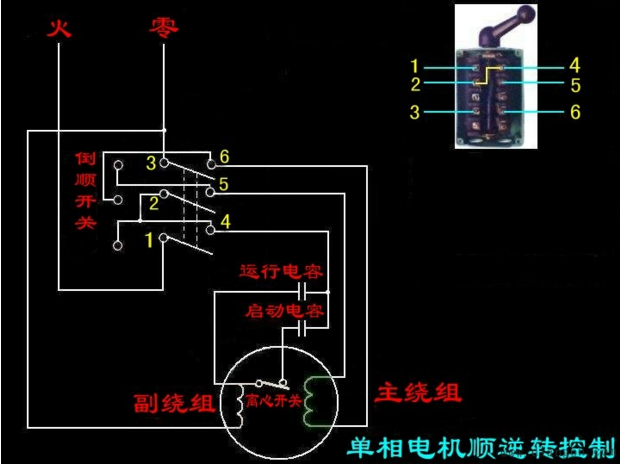

2.倒轉開關
倒轉開關
這種單相電機用途廣泛，使用方便。

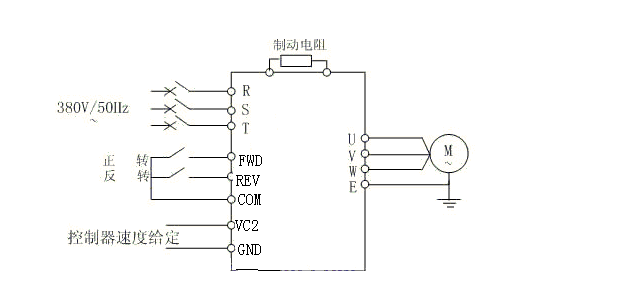

3.逆變器控制電機的正轉和反轉。這就需要設置參數，還可以加一個電位器來控制速度，非常方便。
變頻器控制電機正反轉。
點擊手表逆變器控制電機正反轉。
4.plc控制。當然，這個也需要兩個接觸器。如果是小型24伏PLC，就需要加兩個小型繼電器。
兩個繼電器聯鎖控制兩個接觸器，接觸器也聯鎖。然后，PLC的兩個輸出點Y可以控制兩個繼電器。
這種應該是最安全的，但是比較麻煩。
(1)
將PLC輸出觸點與接觸器連接，兩個接觸器，一個用于正向旋轉，一個用于反向旋轉。主線a、b、c
正常連接時，反向接觸器出口c、b、a兩個接觸器應聯鎖。
PLC的輸出點Y接KM1線圈的一端，另一個Y點接KM2線圈的一端，KM1 KM2線圈的另一端接火線，PLC的COM點接零線。當PLC的Y點輸出時，Y點和COM點連接。(交流接觸器線圈220伏)
(2)如果PLC是24V，用同樣的方法控制兩個繼電器，繼電器聯鎖控制兩個。
接觸器，接觸器也是互鎖的。
因為比較復雜，我就不畫電路圖了，PLC就簡單寫個梯形圖。
另外還有不常用的：變頻器和PLC的組合控制，通訊控制，模擬模塊控制等等。
