雙速風機
一、KBO簡介
二、雙速風機簡介及實物配電圖
三、雙速風機控制原理講解
一、KBO簡介

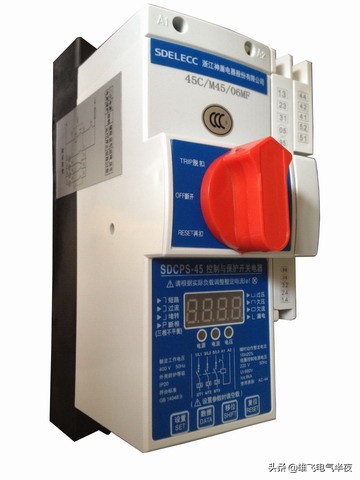

KBO是一種CPS控制和保護開關。保護開關統稱為' CPS控制和保護開關'。CPS控制保護開關有多種產品。KBO不是唯一的一個。
KBO是集成斷路器、接觸器、熱繼電器和過流繼電器、起動機動能、產品全壽命預警、故障記錄和顯示、三相不平衡無相、過壓、欠壓和失壓保護、隔離器等元件的綜合功能。
二、雙速風機簡介
雙速風機屬于異步電機變極調速，通過改變定子繞組的連接方式，改變定子旋轉磁場的磁極數，從而改變電機的轉速。

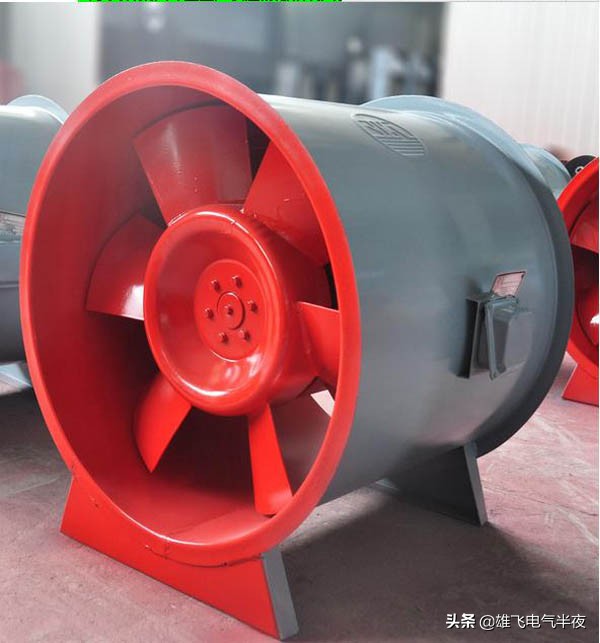

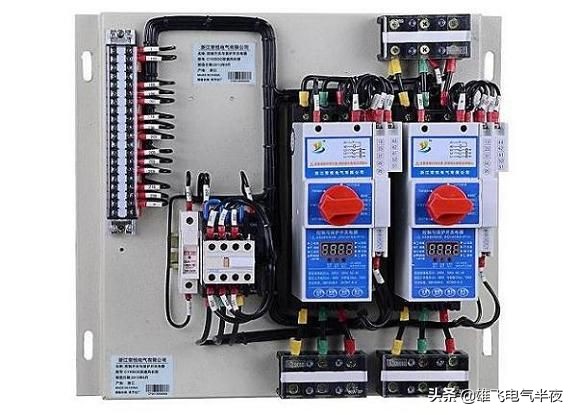

實物圖
從下圖可以看出，控制元件主要由兩個KBO控制器和一個接觸器組成，通過配電箱面板上的按鈕實現風扇高低速的切換。

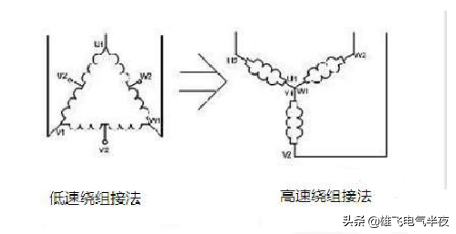

雙速風機繞組接線
低速時看起來像三角形連接，高速時看起來像星形。
從上面兩張圖可以看出：
一套低速KBO和接觸器，一套高速KBO。
風扇低速運轉時，三相線ABC接1U1V1W的三個端子，2W2U2V的三個端子不接。
風扇高速運轉時，三相線ABC接2W2U2V的三個端子，接觸器閉合，1U1V1W的三個端子短路。
三、雙速風機控制原理講解
雙速風機一次原理圖
正常情況下，風扇低速運轉用于通風。當發生火災時，風扇立即切換到高速運轉，并用作消防排煙風扇。這樣一機兩用，不僅降低了建筑成本，節省了空間，更重要的是大大提高了設備的效率和可靠性。如果排煙系統和防排煙系統完全分開，消防排煙風機只在發生火災時投入運行，平時很少使用，那么就很難及時發現故障并得到維修，真正發生火災時也很難保證運行順暢。而雙速風扇正好克服了這個缺點。它平時就像排氣扇一樣運轉，出現問題能及時發現并修復，所以一直處于良好的準備狀態。

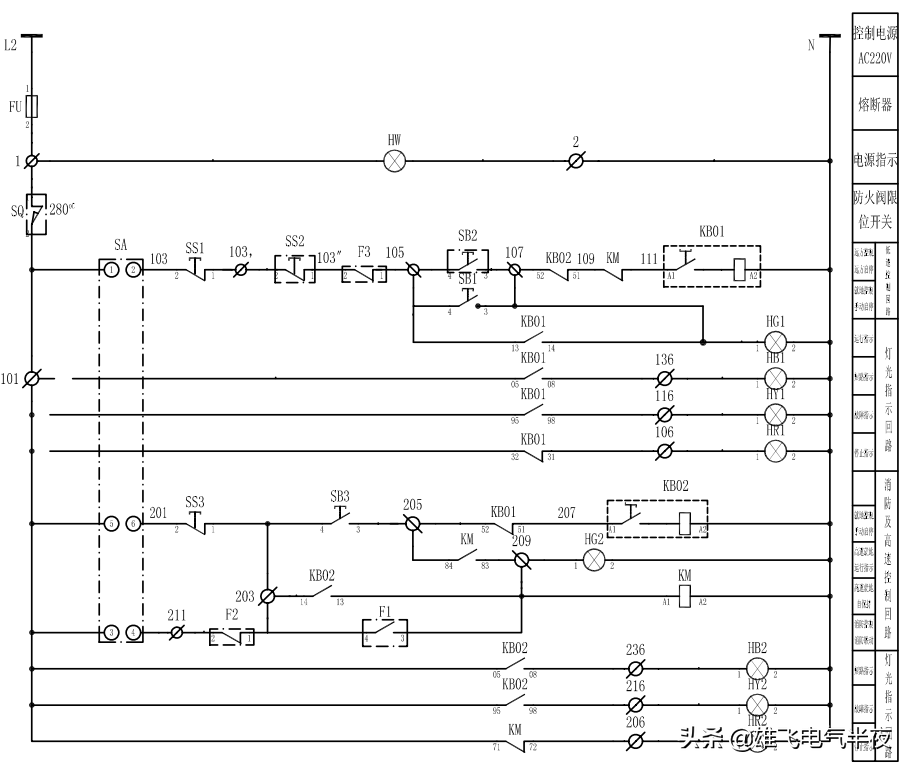

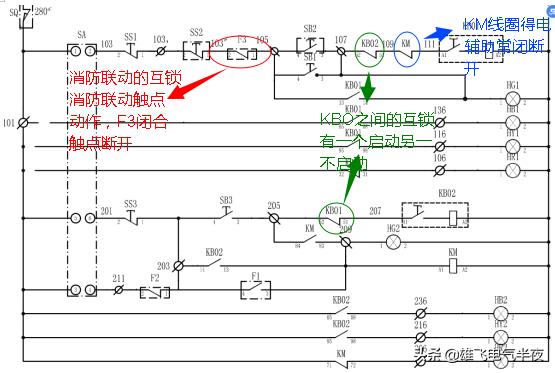

雙速風機二次控制原理如下：

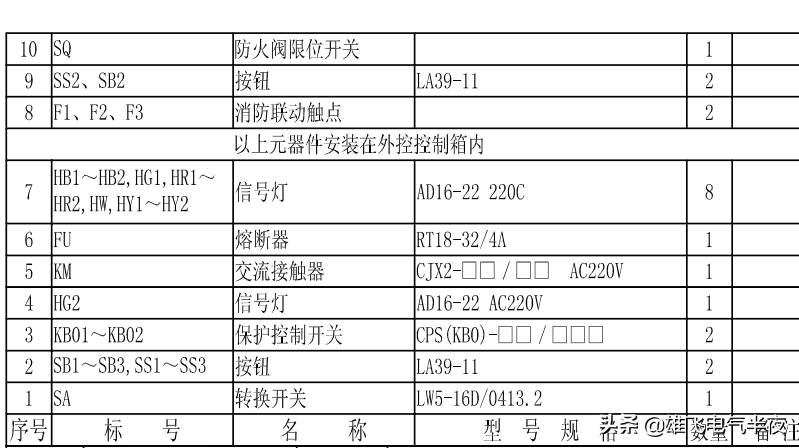

我們在看二次原理圖的時候，首先要知道圖中的符號代表什么元件，然后從左到右，從上到下看原理圖。

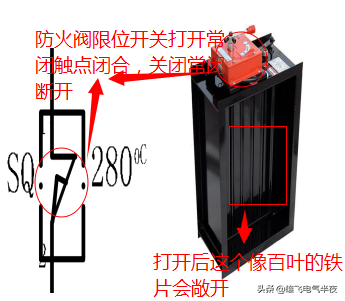

啟動這張圖有一個關鍵點，就是防火閥的限位開關只有在防火閥的限位開關常閉時才能啟動。
這里可以引申出一個斷層現象。當所有配電箱所有電路完好，遙控、現地控制、自動控制不能啟動，指示燈不亮，風機完好時，要檢查此處防火閥是否開啟，常閉觸點接線是否完好。
那么我們來分次解釋一下二次原理圖：

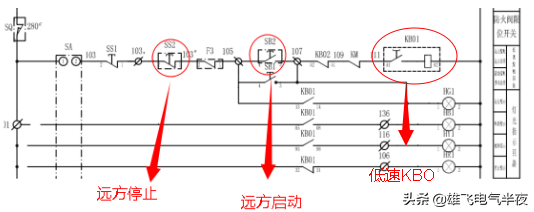

1）、低速風機手自動遠方控制，遠方啟停

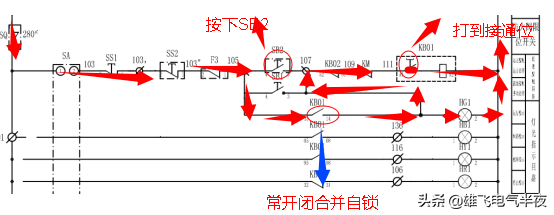

我們可以把它想象成一個智能建筑控制中心。通常情況下，值班人員可以在控制中心直接啟動和控制低速風機的運行，對建筑物進行排風和通風。原理如下：當KBO1轉換開關打開時，按下SB2啟動按鈕時，KBO1線圈通電，通過移動主觸點接通主電路。同時，KBO1輔助觸點常開常關并保持自鎖，運行指示燈亮，低速風機運行。當值班人員按下SS2停止按鈕時，KBO1線圈失電，可動的主動觸點釋放，主回路斷開，輔助常開恢復原狀，低速風機停止。
低速風機手動就地啟動、就地停止
這里指的是風機配電箱，工作人員在配電箱前操作。按下SB1啟動按鈕時，KBO1線圈通電，主觸點移動，主電路連接。同時，輔助觸點始終開閉并保持自鎖，運行指示燈亮，低速風機運行。當值班人員按下S1停止按鈕時，KBO1線圈失電，可動的動觸頭釋放，主回路斷開，輔助常開恢復原狀，低速風機

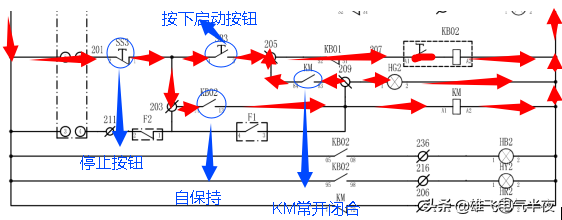

原理如下：當操作人員將KBO2轉換開關轉到ON位置時，按下SB3啟動按鈕，KBO2線圈通電，主觸點移動。同時，輔助觸點KB02常開常合并保持自鎖，KM線圈通電，KM主觸點接通且KM常開常合，主電路接通。運轉指示燈亮，高速風扇運轉。當值班員按下SS3停止按鈕時，KB02線圈失電，可動動觸頭釋放，KB02輔助常開恢復原狀，KM線圈失電，常開恢復斷開，主回路斷開，高速風機停止。
高速風機手動就地控制、就地停止

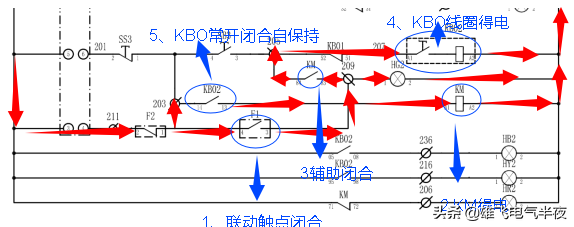

原理是這樣的：當建筑物或居民區發生火災時，風機會立即轉入高速運轉，作為消防排氣扇使用。該控制點位于建筑物或居民區的消防控制中心。當火災釋放時，火災報警觸發消防控制模塊啟動，消防聯動常開觸點F1閉合并恢復，接觸器KM線圈通電，KM主觸點閉合，KM輔助常開觸點閉合，同時KBO2線圈通電，KBO2輔助觸點常閉并自保持，KBO2移動主觸點，運行指示燈亮，主電路接通，高速風扇運行。報警解除，消防聯動常閉觸點F2斷開，接觸器KM、KBO2線圈失電，主回路斷開，高速風機停止。
此時，估計你可能還有疑問，比如低速運轉時能不能啟動高速風扇？在這里我要再次說，不會出現這個問題，因為兩者都是互鎖的，低速運行時高速不影響啟動，因為兩者之間的互鎖已經切斷了高速啟動時的低速電源。無論低速還是高速，都能保證設備的安全啟動。畫
